개요

GS YUASA는 독자적으로 개발한 축전지 기술과 제품을 보유한 두 회사(1895년에 설립된 일본 축전지 주식회사와 1913년에
설립된 YUASA유한회사)가 합병하여 2004년에 설립된 회사로서, 두 회사의 핵심 배터리 사업에 대한 전통과 경험을 조화시켜
발전하고 있습니다.

GS YUASA의 견인배터리는 독자적 기술로 디자인된 유리섬유튜브를 사용하여 세계 최고의 뛰어난 품질을 제공함으로써, 긴
수명과 안정된 품질, 간편한 유지보수 등 고객의 요구에 부응하고 있습니다. GS YUASA는 1954년부터 전동지게차용 배터리를
생산하고 있습니다.

GS YUASA 브랜드의 배터리는 까다로운 조건하에서도 뛰어난 성능을 제공하며, 또한 지구 환경의 보호에도 기여하고 있습니다.

특징

고성능과 탁월한 긴 수명

양극판에는 시마즈볼 밀 산화납 기계장치에 의해 생산되는 최적, 고성능의 활성재료로 가득 채워져
있으며, 이 산화납 기계장치는 특별히 개발된 기술을 적용하여 매우 작고 소프트한 소재를 생산할 수
있습니다. 또한 당사의 양극판은 꼬인 형태의 유리섬유튜브와 부식 방지 합금 코어로 구성되어 있습니다.
유리섬유는 특히 높은 온도에서 기계적, 화학적 장점을 유지하는데 기여하며, 극판은 뛰어난 내식성 및
기계적 장점을 제공하는 납 합금을 채택하였습니다. 독특하게 디자인된 당사의 양극판은 활성 재료의
기능을 월등히 오랜 시간 동안 유지할 수 있습니다.

지게차 축전지의 방전특성

벤트캡 상단의 오렌지색 부표의 높낮이로 전해액 수준을 쉽게 관찰할 수 있으므로, 전해액 수준을 확인한
후 벤트캡을 열어 필요한 만큼의 증류수를 셀에 넣을 수 있습니다. “원 터치 조작”으로 벤트 플러그의
개폐가 가능하므로 쉽게 조작할 수 있으며, 외관도 보기에 좋습니다. 백조 나사를 적용하여 온-오프 방향
을 자유롭게 선택할 수 있으며, 증류수 보충기 및 증류수 탱크는 별도로 구입
할 수 있습니다.

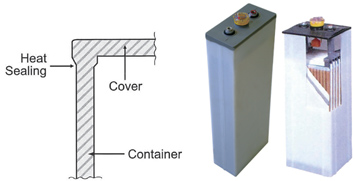

뛰어난 충격저항

합성수지로 제작된 용기와 덮개는 경질고무인 에보나이트보다 10배 정도
견고하며, 덮개는 가열 방식을 통해 용기와 일체형으로 밀봉되어 있습니다.

배터리 셀 기술특성

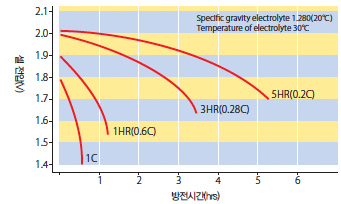

• 지게차 축전지의 방전특성

  비중전해액 1.280(20℃), 전해액 온도 30℃
  완충전 직후 각각의 시간율(실시 예), 배터리온도 30℃, 방전율 C

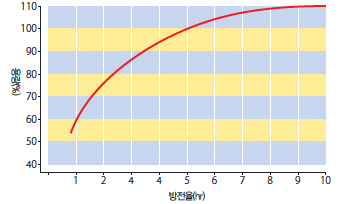

• 방전율과 용량과의 관계

  그림에서 5시간율 용량이 400Ah인 축전지의 각 방전율
  에서 전류값(A)은 아래와 같다. ㆍ5hour rate(5HR)=400Ah/5=80A ㆍ3hour rate(3HR)=400Ah x 0.85/3=113A ㆍ2hour rate(2HR)=400Ah x 0.75/5=150A ㆍ1hour rate(1HR)=400Ah x 0.6/1=240A 위 설명에서 보는 바와 같이 전동 지게차가 자주 구동할수록
  또는 빠른 속도로 구동 할수록 축전지의 사용가능 시간은
  줄어든다.

• 온도와 배터리 용량과의 상관관계

  그래프에서 알 수 있는 것과 같이 배터리의 실제 가동가능 시간
  은 하절기에 비해 동절기에 짧다. 특히 냉동창고에서 빈번히
  구동하는 경우 배터리의 실제 가동가능 시간은 현저하게 짧아
  진다. (이 때에는 다량의 전류가 방전되기 때문이다.)
  상기 문제에 대한 대책으로, 동절기나 냉동창고에서는 배터리
  를 약간 과충전하여 사용하고 사용 전에 예열시켜두기를 권장
  한다.(이 경우 가장 적절한 배터리 온도는 30℃)

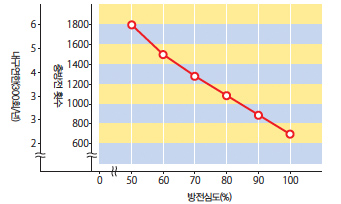

• 지게차용 축전지의 방전심도와 수명과의 관계

  일반적인 경우 배터리 수명은, 사용 내구연한이나 배터리
  성능이 60∼80℃로 저하되기 전 충방전 싸이클의 횟수로
  나타낸다. 배터리 수명은 작업빈도나 작업조건 등에 따라
  달라지는데, 이러한 조건의 영향을 받는다고 하더라도 평균
  적으로 4년 또는 1,200회의 충방전이 이루어지는 동안에는
  정상적으로 가동된다.

Accessories

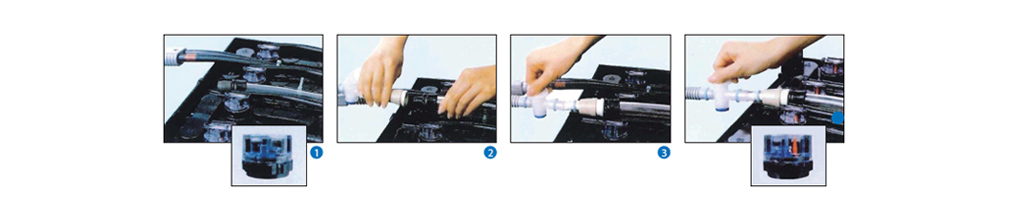

원터치 보충장치 MYTY FILLER F88

• 1탁월하게 짧은 보충시간
• 2배터리를 지게차로부터 분리하지 않고도 보충 가능(이 특징은 특히 리치 타입의 지게차인 경우 편리하다)
• 3캡을 열거나 닫는 번거로움이 없음.

액의 높이수준을 알려주는 MYTY레벨센서

• 1배터리를 지게차로부터 분리하지 않고 액의 양을 체크할 수 있다.
• 2LED디스플레이로 소량의 전력소모
• 3MYTY FILLER F88과 조합으로 사용 가능
• 4심플한 회로 적용으로 높은 신뢰성

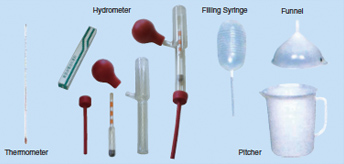

• 유지보수용 도구

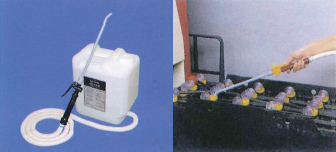

• 증류수 보충장치 “M”타입

  -간단한 구조와 쉬운 사용법

Item	Abstract
Theromometer	Scale: -20°C ~ 100°C
Hydrometer	Scale: 1.100 ~ 1.350
Filing Syringe	Capacity: approx 180cc material: polyethylene
Funnel	Major diameter: 10mm material: polyethylene
Pitcher	Capacity: 2,000cc material: Polyethylene

배터리 셀 사양

“GS YUASA” TRACTION BATTERIES Made in japan (JIS TYPE / 2V)

MODEL	Nominall Capacity (Ah/SHR)	Dimesions (mm)				Acid (L)	Weight with Acid (kg)	Q'ty per pallet
		(L)	(W)	(h)	(H)
VSA5	180	109	158	280	311	2.5	11.0	54
VSA6	210	128	158	280	311	3.0	13.0	48
VSA7	250	148	158	280	311	3.5	15.0	36
VSB7	310	144	158	320	351	3.9	17.5	42
VSB8	350	148	158	320	351	3.9	19.0	36
VSB10	440	206	158	320	351	5.7	25.0	30
VSC6	275	128	158	350	381	3.9	16.0	48
VSC8	360	144	158	350	381	4.4	19.5	36
VSC8A	385	148	158	362	393	4.5	22.0	36
VSC12	550	244	158	350	381	7.8	31.0	24
VSD320	320	128	158	376	407	4.2	18.0	48
VSD360	360	128	158	376	407	4.1	19.5	48
VSD8D	390	148	158	376	407	4.8	22.5	36
VSD3A	170	60	158	395	426	1.9	9.5	96
VSD4B	225	94	158	395	426	3.2	13.0	60
VSD5A	265	94	158	395	426	3.2	15.0	60
VSD7C	340	144	158	395	426	5.5	19.5	42
VSD&AC	435	144	158	395	426	4.8	22.5	42
VSD9AC	475	161	158	395	426	5.4	25.0	36
VSD10AC	540	177	158	395	426	6.1	28.0	30
VSF3A	210	60	158	490	521	2.4	12.0	96
VSF3C	225	90	158	490	521	4.1	14.5	66
VSF4	290	90	158	490	521	3.9	16.5	66
VSF340	340	90	158	490	521	3.7	18.5	66
VSF5A	350	99	158	490	521	4.0	19,0	60
VSF5	360	109	158	490	521	4.7	20.0	54
VSF6A	420	109	158	490	521	4.5	22.0	54
VSF8	545	144	158	490	521	6.1	29.0	42
VSF10A	700	177	158	490	521	7.7	36.5	30
VSI3A	240	60	158	519	550	2.5	12,5	96
VSI3D	230	78	158	519	550	3.6	14.0	78
VSI4A	300	78	158	519	550	3.4	16.0	78
VSI4	320	90	158	519	550	4.0	19.0	66
VSI7C	505	128	158	519	550	5.9	26.5	48
VSI8	635	161	158	519	550	7.4	33.0	36
VSI9	720	186	158	519	550	8.8	38.0	30
VSI11	935	225	158	519	550	10.7	47.5	24
VSH3A	315	60	158	700	731	3.4	20.0	96
VSH4S	375	70	158	700	731	3.6	23.0	78
VSH4A	420	78	158	700	731	4.6	25.5	66
VSH4	510	90	158	700	731	4.9	30.5	40
VSH5A	525	94	158	700	731	5.5	30.5	40
VSH6A	630	109	158	700	731	6.5	36.5	40
VSH7A	735	128	158	700	731	7.7	42.5	40
VGC225	225	90	158	350	381	2.7	14.0	60
VGC520	520	186	158	350	381	5.6	30.5	30
VGD165	165	57	158	395	426	1.9	10.0	96
VGD205	205	69	158	395	426	2.2	12.5	78
VGD255	255	81	158	395	426	2.6	15.5	72
VGD340	340	109	158	395	426	3.8	19.0	54
VGD415	415	128	158	395	426	4.3	24.0	48
VGD470	470	144	158	395	426	4.8	27.0	42
VGD575	575	177	158	395	426	6.1	33.0	30
VGD620	620	186	158	395	426	6.3	35.5	30
VGD485	485	144	158	410	441	5.1	27.5	42
VGD545	545	161	158	410	441	5.7	30.5	36
VGD565	565	177	158	410	441	6.6	32.0	30
VGD600	600	177	158	410	441	6.6	32.0	30
VGD700	700	206	158	410	441	7.4	40.0	30

: DOUBLE POLE

(JIS TYPE / 2V)

MODEL	Nominall Capacity (Ah/SHR)	Dimesions (mm)				Acid (L)	Acid (L)	Weight width Acid (Kg)
		(L)	(W)	(h)	(H)
VGE245	245	75	158	447	478	2.9	15.0	78
VGE305	305	90	158	447	478	3.5	18.0	66
VGE700	700	186	158	447	478	7.2	40.5	30
VGF201	201	57	158	490	521	2.4	12.5	96
VGF220	220	60	158	490	521	2.5	13.0	96
VGF260	260	69	158	490	521	2.9	15.0	78
VGF280	280	75	158	512	543	3.4	17.0	78
VGF370	370	99	158	490	521	4.4	21.0	60
VGF445	445	109	158	490	521	4.8	24.0	54
VGF530	530	128	158	490	521	5.4	30.5	48
VGF605	605	148	158	490	521	6.4	34.5	36
VGF730	730	177	158	490	521	7.6	42.0	30
VGF785	785	186	158	490	521	7.9	45.0	30
VGF865	865	206	158	490	521	8.9	49.5	30
VGF935	935	225	158	490	521	9.8	53.5	24
VGI240	240	60	158	519	550	2.6	13.5	96
VGI285	285	69	158	519	550	2.6	13.5	96
VGI370	370	90	158	519	550	4.1	21.0	66
VGI440	440	109	158	519	550	5.1	25.5	54
VGI470	470	109	158	519	550	5.0	27.5	54
VGI565	565	128	158	519	550	5.7	32.0	48
VGI645	645	148	158	519	550	6.8	36.5	36
VGI725	72.5	161	158	519	550	7.3	40.0	36
VGI845	845	186	158	519	550	8.4	48.0	30
VGI930C	930	206	158	519	550	9.4	52.0	30
VGI1005	1005	225	158	519	550	10.4	56.5	24
VGI1080	1080	244	158	519	550	11.4	60.5	24

: DOUBLE POLE

(GC TYPE / 6V)

MODEL	Nominall Capacity (Ah/SHR)	Dimesions (mm)				Acid (L)	Weight with Acid (kg)	Q'ty per Pallet
		(L)	(W)	(h)	(H)
GC140	140	264	183	269.5	297	6.9	30.0	20
GC200	200	264	183	269.5	297	6.3	33.0	20

(EB TYPE / 12V)

MODEL	Nominall Capacity (Ah/SHR)	Dimesions (mm)				Acid ( L )	Weight with Acid (kg)	Q'ty per Pallet
		(L)	(W)	(h)	(H)
EB25TE	25	197	129	202	227	2.1	11.5	40
EB35TE	35	238	129	202	227	3.0	14.0	28
EB35LE/LER	35	238	129	202	237	3.0	14.0	28
EB50TE	50	260	173	202	225	3.8	20.5	20
EB50LE	50	260	173	202	236	3.8	20.5	20
EB65TE	65	305	173	205	228	4.1	24.5	18
EB65LE/LER	65	305	173	205	237	4.1	24.5	18
EB100TE/LE/LER	100	409	173	212	244	6.7	34.5	15
EB120TE/LE/LER	120	504	182	212	258	9.0	41.0	10
EB130TE/LE/LER	130	504	182	212	258	8.8	45.5	10
EB145TE/LE/LER	145	508	223	213	259	10.0	51.5	10
EB160TE/LE/LER	160	508	223	213	259	9.8	54.5	10

“GS YUASA” TRACTION BATTERIES Made in china (JIS TYPE / 2V)

MODEL	Nominall Capacity (Ah/SHR)	Dimesions (mm)				Acid ( L )	Weight with Acid (kg)	Q'ty per Pallet
		(L)	(W)	(h)	(H)
VSD3A	170	60	158	395	426	1.9	9.5	96
VSD6	335	128	158	395	426	4.3	19.0	48
VSD7C	340	144	158	395	426	4.3	19.5	42
VSD8AC	435	144	158	395	426	4.8	22.5	42
VSD9AC	475	161	158	395	426	5.4	25.0	36
VSD10AC	540	177	158	395	426	6.1	28.0	30
VSF3A	210	60	158	490	521	2.4	12.0	96
VSF3C	225	90	158	490	521	4.1	14.5	66
VSF4	290	90	158	490	521	3.9	16.5	66
VSF5A	350	99	158	490	521	4.0	19.0	60
VSF6A	420	109	158	490	521	4.5	22.0	54
VSF340	340	90	158	490	521	3.7	18.5	66
VSH4A	420	78	158	700	731	4.6	25.5	66
VSH5A	525	94	158	700	731	5.5	30.5	54
VSH6A	630	109	158	700	731	6.5	36.5	42
VSH7A	735	128	158	700	731	7.7	42.5	42
VGD485	485	144	158	410	441	5.1	27.5	42
VGD545	545	161	158	410	441	5.7	30.5	36
VGD560	560	177	158	395	426	5.5	29.0	30
VGD565	565	177	158	410	441	6.6	32.0	30
VGD600	600	177	158	410	441	6.5	33.5	30
VGI370	370	90	158	519	550	4.1	21.0	66
VGI470	470	109	158	519	550	4.5	25.5	54
VGI565	565	128	158	519	550	5.7	32.0	42
VGI645	645	148	158	519	550	6.8	36.5	36
VGI725	725	161	158	519	550	7.3	40.0	36

(DIN TYPE / 2V)

MODEL	Nominall Capacity (Ah/SHR)	Dimesions (mm)				Acid ( L )	Weight with Acid (kg)	Q'ty per Pallet
		(L)	(W)	(h)	(H)
3DCE270 (3PzS270)	270	65	198	475	505	2.8	18.5	75
3DCJ230 (2PzS230)	230	47	198	545	575	2.3	14.0	100
3DCJ345 (3PzS345)	345	65	198	545	575	3.3	19.5	75
4DCJ460 (4PzS460)	460	83	198	545	575	4.3	26.5	55
5DCJ575 (5PzS575)	575	101	198	545	575	5.2	32.5	45
4DCP560 (4PzS560)	560	83	198	685	715	5.7	33.0	55
5DCP700 (5PzS700)	700	101	198	685	715	7.2	41.0	45
3DCS465 (3PzS465)	465	65	198	720	750	4.5	26.5	50
3DCM360A (3PzS360)	360	65	198	575	605	4.0	19.5	75
4DCM480A (4PzS480)	480	83	198	575	605	5.1	26.5	55
5DCM600A (5PzS600)	600	101	198	575	605	6.4	33.0	45
7DCP980A (7PzS980)	980	137	198	685	715	9.0	60.0	20
3DCS450A (3PzS450)	450	65	198	720	750	4.5	26.5	60
4DCS600A (4PzS600)	600	83	198	720	750	6.1	34.0	50
5DCS750A (5PzS750)	750	101	198	720	750	7.7	42.0	40
8DCS1240A (8PzS1240)	1240	155	198	720	750	11.0	70.0	20

“GS YUASA” TRACTION BATTERIES Made in Thailand (JIS TYPE / 2V)

MODEL	Nominall Capacity (Ah/SHR)	Dimesions (mm)				Acid ( L )	Weight with Acid (kg)	Q'ty per Pallet
		(L)	(W)	(h)	(H)
VSD3A	170	60	158	395	426	1.9	9.5	96
VSD6	335	128	158	395	426	4.2	19.0	42
VSD8AC	435	144	158	395	426	4.6	23.0	42
VSD9AC	475	161	158	395	426	5.1	25.5	36
VSD10AC	540	177	158	395	426	5.6	30.0	30
VSF3A	210	60	158	490	521	2.1	12.5	96
VSF3C	225	90	158	490	521	3.6	15.0	66
VSF4	290	90	158	490	521	3.5	17.5	66
VSF340	340	90	158	490	521	3.3	19.5	66
VSF5A	350	99	158	490	521	3.8	20.0	60
VSF6A	420	109	158	490	521	4.1	23.0	54
VSF8	545	144	158	490	521	6.6	30.5	42
VSF10A	700	177	158	490	521	6.8	38.0	30
VSI4C	350	90	158	519	550	3.7	19.0	66
VSI6C	435	109	158	519	550	4.2	24.5	54
VSI7C	510	126	158	519	550	4.9	28.0	48
VSI9C	655	158	158	519	550	6.2	36.0	30
VSI9D	715	171	158	519	550	6.7	40.0	30
VSI11C	865	206	158	519	550	8.1	47.5	24
VCH3C	300	60	158	700	731	3.0	18.0	66
VCH4C	400	78	158	700	731	4.1	23.0	54
VCH6C	580	109	158	700	731	5.9	33.0	36
VCH7C	680	126	158	700	731	6.9	38.5	36
VCH8C	770	142	158	700	731	7.7	43.5	96
VGD485	485	144	158	410	441	5.1	27.5	42
VGD560	560	177	158	395	426	5.5	29.0	30
VGD565	565	177	158	410	441	6.6	32.0	30
VGD600	600	177	158	410	441	6.5	33.5	30
VGD700	700	206	158	410	441	7.4	40.0	24
VGI370	370	90	158	519	550	4.1	21.0	66
VGI470	470	109	158	519	550	4.5	25.5	54
VGI565	565	128	158	519	550	5.7	32.0	48
VGI645	645	148	158	519	550	6.8	36.5	36
VGI725	725	161	158	519	550	7.3	40.0	36

: DOUBLE POLE

(DIN TYPE / 2V)

MODEL	Nominall Capacity (Ah/SHR)	Dimesions (mm)				Acid ( L )	Weight with Acid (kg)	Q'ty per Pallet
		(L)	(W)	(h)	(H)
2DCM250 (2PzS250)	250	47	198	575	605	2.7	15.0	95
3DCM375 (3PzS375)	375	65	198	575	605	3.9	21.5	65
4DCM500 (4PzS500)	500	83	198	575	605	5.0	28.0	50
5DCM625 (5PzS625)	625	101	198	575	605	6.2	34.5	40
2DCS310 (2PzS310)	310	47	198	720	750	3.0	18.5	80
3DCS465 (3PzS465)	465	65	198	720	750	4.5	26.5	50
4DCS620 (4PzS620)	620	83	198	720	750	6.0	34.5	40
5DCS775 (5PzS775)	775	101	198	720	750	7.4	42.5	30

취급 주의 사항
