The Best Modern Technology Inc 비엠일렉텍은 전동지게차용 배터리/충전기분야에서 최고의 제품을 개발, 생산하고 있습니다.

제품소개

Product introduction

  • HOME
  • 제품소개

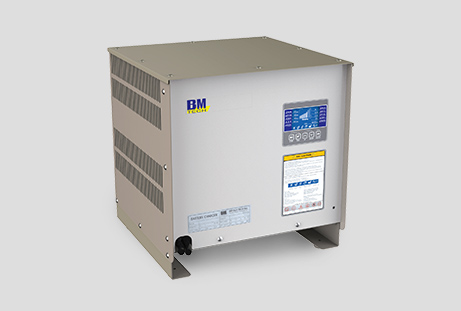

BMM Series
<스마트 충전기>

스마트충전기 테두리디자인
아이콘스마트 충전기의 기능 및 장점

오토 탭 (AUTO TAP)

입력 전압에 따라 자동으로 탭 절환이 이루어지므로, 탭 조절 없이 항상 최적의 상태로 충전

충전량 최적화

방전심도(DOD : Depth of Discharge)별 충전 알고리즘 적용으로, 일률적인 충전으로 인한 부족충전 및 과충전 방지

온도 보상

주위온도 5℃이하에서 저온 보상 충전 알고리즘을 채택하여 동절기에 부족 충전 현상을 개선하는 기능

LCD 디스플레이 (사용자 친화적인 인터페이스)

충전기 전면의 LCD 화면에 충전기의 현재 동작상태와 배터리의 충·방전에 대한 정보 표시

충전 이력 관리

1,000회 이상 저장된 충·방전 이력 데이터를 충전기 전면의 LCD 또는 PC로 조회하여, 배터리의 일반적인 유지보수와 제반문제
발생 시 원인 규명에 활용

급속 보충전

배터리의 사용량이 많은 사업장의 경우 짧은 시간에 충분한 충전량으로 전동지게차의 가동시간을 증대시키는 기능

균등충전

일정기간 배터리 사용시 발생하는 배터리 Cell간 전압 및 비중편차를 보정하여 각 Cell의 용량을 균일하게 맞춰 배터리의 성능
유지 및 수명단축 기한을 최소화하는 기능

안전 기능

배터리의 노후화에 따른 과전압, 충전기 과열 및 트랜스 또는 정류소자의 불량 발생 시 전원 차단 및 알림 기능
  • 배터리 과전압 방지 기능
  • 과전류 차단 기능
  • 트랜스의 단선 또는 단락 검출 기능
  • 트랜스 또는 다이오드의 과열 / 불량 검출 기능
아이콘충전기 사양
Model 배터리 전압
(Battery Voltage)		 입력전압
(Input Voltage)		 충전가능
배터리용량 (Ah/5hr)
BMM 230 DC 48V AC 220V 210-250
AC 380V
AC 440V
BMM 295 DC 48V AC 220V 280-335
AC 380V
AC 440V
BMM 365 DC 48V AC 220V 340-385
AC 380V
AC 440V
BMM 460 DC 48V AC 220V 400-490
AC 380V
AC 440V
BMM 540 DC 48V AC 220V 500-600
AC 380V
AC 440V
BMM 650 DC 48V AC 220V 610-690
AC 380V
AC 440V
BMM 740 DC 48V AC 220V 700-770
AC 380V
AC 440V
BMM 840 DC 48V AC 220V 800-870
AC 380V
AC 440V

* 배터리 전압 24V, 36V, 72V, 80V용은 별도사양

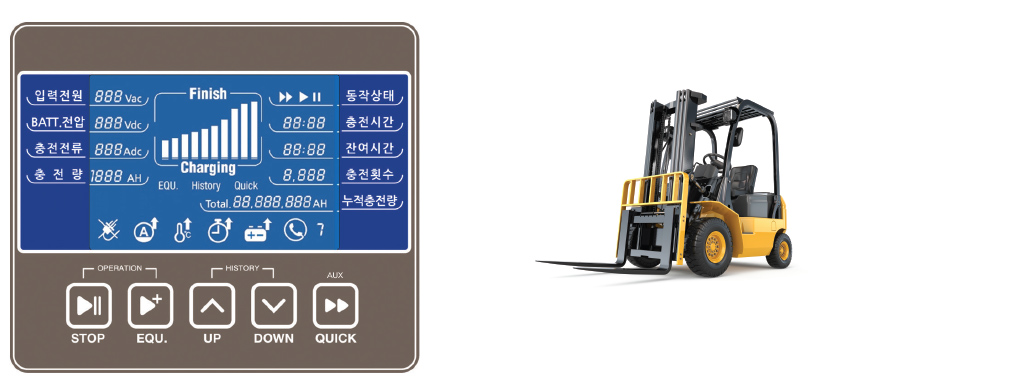

아이콘LCD 디스플레이 (사용자 친화적인 인터페이스)
LCD 디스플레이

동작상태

  • 입력전원 확인
  • 현재 상태 확인 : 충전 / 일시정지 / 균등충전 / 급속충전

충전상태

  • 충전 중 배터리 전압 및 전류, 충전량 실시간 확인

시간관리

  • 충전 진행시간 및 완료 예상시간 확인

배터리 수명예측

  • 충전 횟수 및 누적된 충전 데이터를 활용한 배터리의 수명예측

충전기 및 배터리 자가진단

  • 충전기 및 배터리에 문제발생시 전면 LCD를 통해 문제를 확인해 빠르고 정확한 유지관리가능
아이콘충전 Monitoring 및 이력관리

1,000회 이상 저장된 충·방전 이력 데이터를 충전기 전면의 LCD와 PC로 조회 할 수 있으며, 특히 PC와 연결시에는 LCD보다 조금더
상세한 이력 데이터 조회와 함께 실시간 충전상태 모니터링 기능이 제공됩니다

LCD를 통한 조회

  • 1. 충전 완료 또는 충전대기 상태에서 History Down or Up 버튼을 사용하여 해당 회차의 충전 완료상태 확인
  • 2. 조회 가능 항목 : 입력전압 / 충전 말기의 전압 & 전류 / 충전시간 / Error 발생상태

이력조회 전용 프로그램을 이용하여 조회

  • PC와 충전기 내부의 Control Unit을 USB 시리얼변환 케이블로 연결하고, 전용 Windows 프로그램으로 실시간 충전 상태 및
    충· 방전 이력을 상세하게 조회 할 수 있음

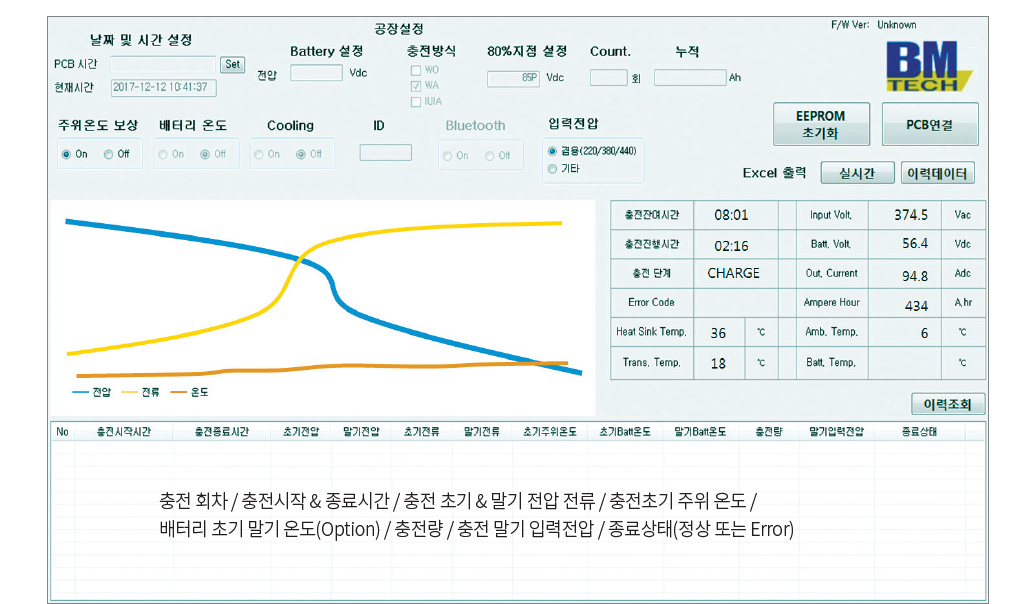

전용 Windows U.I를 이용한 실시간 충전상태 조회(예시)

Monitoring
Error
종류		 내용 충전 error
code		 동작 해당 심볼
전원 전원아이콘 결상 X 0 요인 제거시 자동 충전시작 빠른 점멸
정전 X 0 요인 제거시 자동 충전시작 빠른 점멸
전압 상이 X 1 요인 제거 후 배터리 연결 빠른 점멸
전류 전류아이콘 5A이하 X 2 요인 제거 후 배터리 연결 빠른 점멸
300A 이상 X 3 요인 제거 후 배터리 연결 빠른 점멸
온도 온도아이콘 실내 저온 O 4 계속 충전(정상충전) 느린 점멸
고온 O 요인 제거 후 배터리 연결 빠른 점멸
Heat
Sink		 환기 필요 O 5 계속 충전(정상충전) 느린 점멸
이상 온도 X 요인 제거 후 배터리 연결 빠른 점멸
Trans 환기 필요 O 6 계속 충전(정상충전) 느린 점멸
이상 온도 X 요인 제거 후 배터리 연결 빠른 점멸
Timer 타이머아이콘 충전 시간 초과 X 0 요인 제거 후 배터리 연결 빠른 점멸
Battery 배터리아이콘 시작시 배터리 저 전압 X 0 요인 제거 후 배터리 연결 느린 점멸
충전중 배터리 저 전압 X 7 요인 제거 후 배터리 연결 빠른 점멸
충전중 과전압 X 요인 제거 후 배터리 연결 빠른 점멸
다이오드 점검 X 9 요인 제거 후 배터리 연결 빠른 점멸
참조 정상 동작시 에러코드 없음.
아이콘문제 발생시 본사 A/S센타 031) 355-7725로 문의바랍니다.

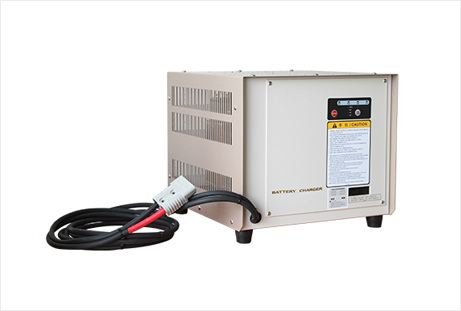

BMF Series

스마트충전기 테두리디자인
아이콘개요

상용전원 AC를 DC로 변환하여 전동지게차 구동용 배터리에 필요한 전하를 축전해 주는 장치입니다.
전동지게차용 배터리는 일상적으로 과도한 가동, 방전량의 불규칙, 완전한 충전이 잘 되지 않는 점 등으로 과충전 및 부족 충전이 되어
배터리의 수명을 현저하게 떨어뜨리는 경우가 적지 않습니다.
본 제품은 이러한 결점을 보완하고, 합리적으로 효율 좋은 충전이 가능한 누설변압기에 의한 준 정전압정전류 충전방식을 채용한
마이콤 제어식 자동충전기입니다.

아이콘특징

*8비트 마이콤을 장착한 디지털 콘트롤 방식을 채택하여 다기능을 자동화하였습니다.

충전완료의 조건

  • 1마이콤이 출력전압을 검출하여 자동적으로 방전량에 맞춘 충전량을 결정하여 충전을 완료시킵니다.
    (80% 방전 시 충전시간 약 8시간)
  • 2주위 온도가 5˚C이하 일 경우 총 충전시간 2시간 자동연장
  • 3균등충전 시 2시간 자동연장
  • 4배터리 출력의 차단시에는 AC입력 차단
  • 5정전 등 입력측의 결상 시에 충전을 일시 중단하며 전원복구 시 자동으로 충전복귀
  • 6입력교류전압이 낮을 경우 배터리 단자전압이 천천히 상승하여 총 충전시간이 15시간을 초과할 경우 충전을 종료시킴
  • 7입력교류전압이 높을 경우 배터리 단자 전압이 상승하여 과전압에 이르면 충전종료
  • 8비상정지 스위치를 눌렀을 때 충전정지

균등충전 기능

각 Cell의 비중을 균등히 하기 위하여 균등충전 스위치를 눌러 균등충전을 할 수 있습니다.

동절기 보충전 기능

외부온도를 마이콤이 감지하여 한냉지에서의 배터리 액 온도저하에 따른 가동시간 부족을 해소합니다.
(주위 온도 5˚C이하에서 2시간 연장충전)

비상정지 스위치

  • 1충전 중 비상정지 스위치를 누르면 충전이 일시 중지되며, 전LED램프가 동시에 점멸을 계속하여 비상정지 되었음을 알립니다.
  • 2위의 상태에서 비상정지 스위치를 다시 누르면 모든 LED램프가 소등합니다.
  • 3비상상황이 해제되어 충전을 재개할 경우 비상정지 스위치를 다시 누르면 충전복귀됩니다.

충전이력관리 기능

충전기에 PC를 연결하여 충전기 내부 컨트롤보드의 메모리에 기록된 512회 이상(약 2년간)의 충전 상태, 즉 전압, 전류, 충전량
및 충전일시, 정상/비정상 충전 등의 기초 데이터를 조회할 수 있으며, 이 데이터는 배터리 및 충전기의 유지보수 등에 활용합니다.

아이콘충전기 사양
Model 배터리 전압
(Battery Voltage)		 입력전압
(Input Voltage)		 충전가능
배터리용량 (Ah/5hr)
BMF 230 DC 48V AC 220V 210-250
AC 380V
AC 440V
BMF 295 DC 48V AC 220V 280-335
AC 380V
AC 440V
BMF 365 DC 48V AC 220V 340-385
AC 380V
AC 440V
BMF 460 DC 48V AC 220V 400-490
AC 380V
AC 440V
BMF 540 DC 48V AC 220V 500-600
AC 380V
AC 440V
BMF 650 DC 48V AC 220V 610-690
AC 380V
AC 440V
BMF 740 DC 48V AC 220V 700-770
AC 380V
AC 440V
BMF 840 DC 48V AC 220V 800-870
AC 380V
AC 440V
아이콘구조

본 충전기의 내부에는 실리콘 정류기, 누설 변압기, 전자 접촉기, 제어프린트 기판을 내장하고 있으며 전면에 조작 패널이 있습니다.
또한 본 충전기는 소형, 고성능일 뿐만 아니라 전기 부품이 노출되어 있지 않으므로 좁은 장소에도 설치할 수 있습니다.

아이콘정격
충전기 형식 배터리
전압 (V)		 충전가능 배터리의
용량 (AH/5HR)		 치수
W x L x H		 중량
(Kg)		 출력 휴즈
용량 (A)
BMF 230-48 48 210~250 400 x 420 x 360 59 100
BMF 295-48 280~335 65 100
BMF 365-48 340~385 69 100
BMF 460-48 400~490 460 x 480 x440 75 150
BMF 540-48 500~600 80 150
BMF 650-48 610~690 90 200
BMF 740-48 700~770 480 x 520 x460 97 250
BMF 840-48 800~870 107 250

* 배터리 전압 24V, 36V, 72V, 80V 용은 별도사양

아이콘충전기 용량별 입력전류와 과전류계전기 (OCR) 설정참고 값
충전기 형식 및 용량 입력 전압 및 전류 과전류 계전기 (OCR) 설정
220V 380V 440V 220V 380V 440V
BMF230-48(4.3KVA) 11.0A 6.5A 5.5A 13.0A 7.5A 6.0A
BMF295-48(5.5KVA) 14.5A 8.5A 7.0A 16.0A 9.0A 9.0A
BMF365-48(6.8KVA) 17.5A 10.0A 9.0A 19.0A 11.0A 9.0A
BMF460-48(8.5KVA) 22.5A 13.0A 11.0A 24.0A 13.0A 11.0A
BMF540-48(10.0KVA) 26.0A 15.0A 13.0A 28.0A 16.0A 13.0A
BMF650-48(11.5KVA) 30.3A 17.5A 15.1A 39.4A 22.8A 19.7A
BMF740-48(13.7KVA) 30.0A 20.0A 17.5A 39.0A 24.0A 20.0A
BMF840-48(15.5KVA) 40.0A 22.0A 20.0A 45.0A 24.0A 22.0A
아이콘사양
사용가능 주위 온도 -10 ℃~+40℃
사용가능 주위 습도 90%RH 이하
내압 AC 1500V/1분간
절연 저항 DC 500V 메가에서 10MΩ 이상
AC 입력 범위 AC 200V~240V / 360V~400V / 420V~460V, 50/60Hz
DC 출력 범위 DC 46~68V
충전시간 약 8시간 (80% 방전시)
아이콘준정전압 정전류 충전방식

본 충전기는 누설 변압기를 사용하여 [출력전압] 대 [출력전류]의
충전 특성을 갖도록 마이콤으로 콘트롤 하고 있습니다.
이 때문에 방전량이 일정치 않은 배터리를 충전할 경우에도 자동
으로 방전량에 맞춘 충전량을 결정하여 충전을 완료시킵니다.

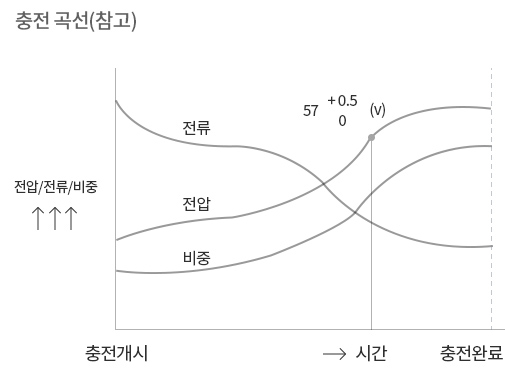

충전 곡선
아이콘해외 수출 시 고객의 요구사항 충족 (SHINKO FORKLIFT / SUMITOMO NACCO)
사용가능 주위 온도 -10˚C ~ +50˚C
사용가능 주위 습도 90% RH 이하
내압 AC 1500V/1분간
절연 저항 DC 500V 메가에서 10MΩ 이상
AC 입력 범위 AC 200V~240V/ 360V~400V / 420V~460V, 50/60Hz
DC 출력 범위 DC 40V~65V
보통 충전 시간 약8시간(80% 방전 시)
보통 충전 3,000회 이상
보 충전 3,000회 이상
아이콘두산인프라코어 연구개발실 Test결과
  • 저온 충전 특성 (주위온도 –10˚C)
  • 충전 종료 후의 배터리 비중 1.29~1.30(만충전 됨) <25˚C 환산 시의 비중 : 1.28>
  • 고온 충전 특성 (주위온도 +40˚C)
  • 충전 종료 후의 배터리 비중 1.27~1.28(만충전 됨) <25˚C 환산 시의 비중 : 1.28>
  • Test시의 당사 충전기 기종 : BMF-460-48-220
  • Test시의 배터리 사양 : 48V-440AH-5HR
  • 이 밖에 충전기 내부 부품의 온도, 소음, 충전시간 등에서 최우수 평가 획득
저온,고온충전특성시험
