개요

컨버터의 일반적 정의

신호 또는 에너지의 모양을 바꾸는 장치를 말하며, 좁은 의미로는 교류 직류의 변환을 컨버터(converter), 직류 교류의 변환을
인버터(Inverter)라고 하며 어느 주파수에서 다른 주파수로의 변환을 싸이클로 컨버터(Cycloconverter)라고 하여 구별하기도
하며 이들 변환 회로에는 싸이리스터(Thyristor), FET등의 전력용 반도체를 주로 사용합니다

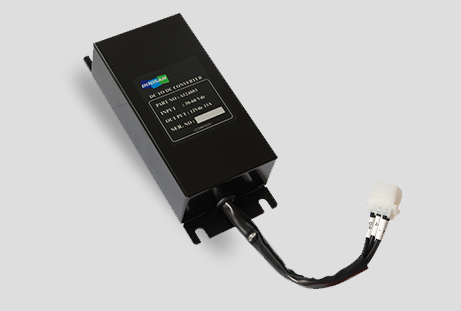

전동지게차용 DC/DC 컨버터의 정의

전동지게차용 배터리 36-48V, 72-80V의 입력을 DC 12V의 전원으로 변환시켜주는 장치이며 전동지게차의 Motor Controller 및
Lamp, 각종 Accessory 구동용 전원 공급장치에 적용합니다. 현재 국내 전동지게차 업체에 180W(출력12V/15A)급 컨버터를
공급하고 있습니다.

제품사양

전기적 특성

• 1입력 특성 : BATTERY 36-48V / 72-80V
• 2출력 특성 : 정격 출력 전압 12.5Vdc / 정격 출력 전류 15Adc / 전류 제한 18A
• 3보호회로 : 입력 과전압 보호, 과전류 보호, 과온도 보호, 출력단락 보호
• 4IsoIation Type(절연구조)

기계적 특성 및 구조

Frame 은 5.0t Alumium으로 구성되고, PCB 및 전력소자, Transformer, Terminal등으로 구성 되어져 있으며 IP67(IEC529)
규격을 만족시키기 위하여 AI – Heatsink를 제외한 모든 부품은 Epoxy로 Molding하여 지게차에 부착 되는 구조로 한다

염수분무 시험

KSC 0223에서 규정하는 방법으로 염수를 분무하고 염분을 제거한 후 기본성능 시험을 만족

내수성 시험

KS R 0015의 R2에 따라 시험을 한 뒤 외부의 물을 씻고 1시간 방치한 후 기본성능 시험을 만족

내진동 시험

진동 주파수 범위 : 18Hz ~500Hz
최대진동 가속도 : 5G/s
